产品概述
● SZ901\SZ902一体无线功图传感器是一种连续测量抽油机一个周期内光杆拉力与位移数据，并最终形成一个封闭的图形。通过这个图形来反映油井的状况。其安装在光杆上，所测量功图数据通过2.4G网络上传到无线网关。
● 分体式无线功图传感器。SZ907无线角位移传感器用于测量抽油机（抽水机）角度变化，通常配合无线载荷传感器测量冲次比较低油井、煤层气井的功图。SZ908无线载荷传感器用于测量抽油机（抽水机）载荷的变化，并配合SZ907形成功图。通常用于冲次比较低、冲程比较小的煤层气井或油井。

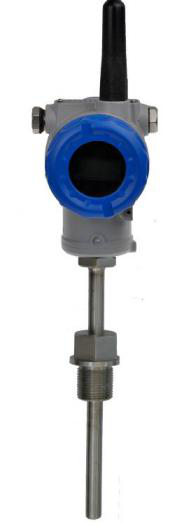

● SZ903/SZ903D无线压力表、SZ905/SZ905D无线温度表是集高精度信号测量、无线射频和路由组网技术为一体的新型传感器 。它可测量多种介质的压力信号并通过2.4G网络把信号传送给无线网关模块。它具有无需布线、工作时间长，节约投资的特点。
● SZ904无线扭矩传感器用于测量旋转装置（如螺杆泵抽油机井旋转光杆）的扭矩、载荷、转速等参数，并装所采集的信号转换为数字信号，通过2.4G无线网和无线网关通讯。
产品特点
★ 采用无线数据传输方式，方便安装、易于维护，提高设备运行可靠性。与有线传感器比较，无线传感器的安装成本可省90%。
★ 采用一次性电池或太阳能供电结合，可靠持久，并在线监测电池电量，提醒用户及时更换电池，保证设备的可用性。，一次性电池，自耗小，容量大，故障率低，价格优，易于长期使用。太阳能供电及时补充电池能量，减少电池更换周期。
★ 采用微功耗设计及精确电源管理技术。进一步降低产品能耗，延长电池使用寿命。
★ 符合工业标准，带信道扩频，符合IEEE802.15.4无线标准，采用2.4GHz通用频率，可细分成16通道，信道间采用直接序列扩频技术，避免干扰和提高可靠性
★ 可以根据生产需要对无线传感器扫描时间进行设置。
★ 防护等级：IP65
产品认证
防爆认证
（配图）
产品选型表
分类 | 产品名称 | 功能描述 | 备注 |
无线仪表 | SZ901 | 无线功图传感器 |
|
SZ902N | 无线功图传感器 |
|
SZ903D | 无线数字压力表 |
|
SZ903 | 无线压力传感器 |
|
SZ904 | 无线扭矩传感器 |
|
SZ905D | 无线数字温度表 |
|
SZ905 | 无线温度传感器 |
|
无线仪表各型号命名根据产品特点，格式分为以下两种：

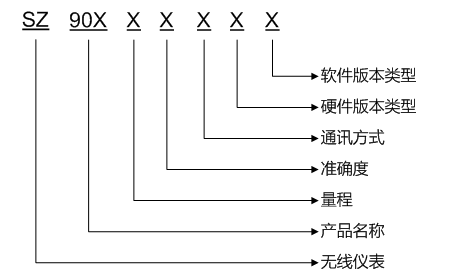

一、 格式1：SZ90X XXXXX，适用于SZ901、SZ902、SZ902N、SZ903D、SZ904、SZ905D、SZ907、SZ908，型号各部分所表示的含义如下图所示：
举例：如型号为SZ901 3 4 3 2 3，则表示量程为50KN、准确度为1%、无线通讯为Zigbee(四信)方式、硬件版本为V1.8(1611芯片)、软件版本为支持四化协议的无线载荷传感器。

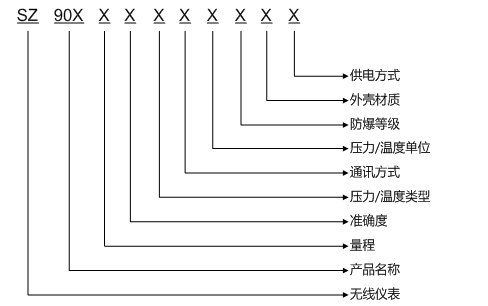

二、 格式2：SZ90X XXXXXXXX，适用于SZ903和SZ905，型号各部分所表示的含义如下图所示：
注: psi(pounds per square inch)为英制单位，即磅/英寸2，1MPa = 145psi 1psi = 6.895kPa
举例：如型号为SZ903 9 4 1 2 1 1 1 1，则表示量程为2.0MPa、准确度为0.5%、无线通讯为Zigbee的以MPa或kPa为压力单位的表压型压力变送器，其支持的防爆类型为本安型防爆，外壳材质为铸铝，以7.2V电池组供电。
